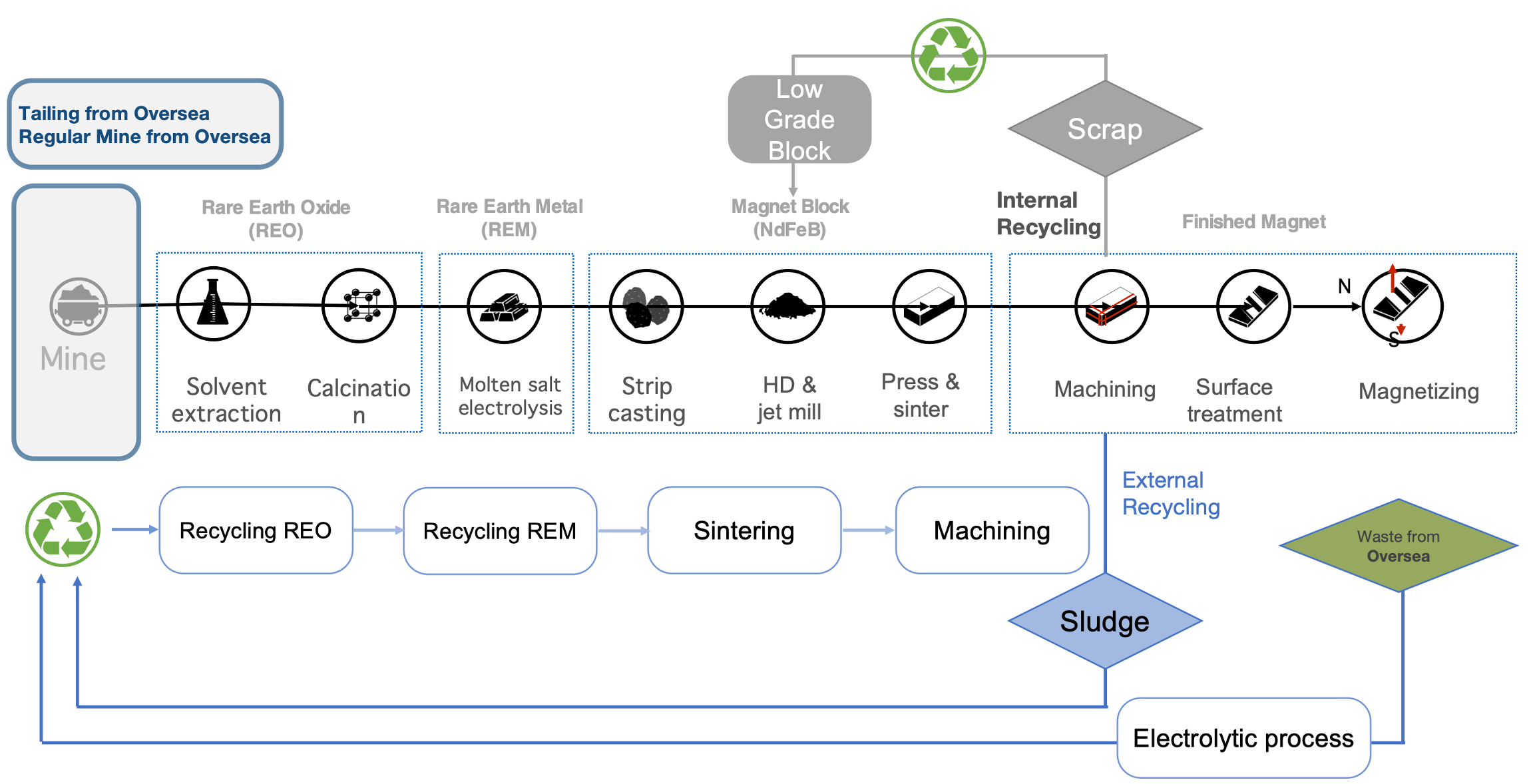

(NdFeb "END-END")
全面解析燒結釹鐵硼（NdFeB）從礦山開採、萃取提煉到最終磁化與回收的完整垂直整合生產流程。
燒結釹鐵硼（NdFeB）作為當今磁性能最強的永磁材料，其生產過程是一個高度複雜且環環相扣的垂直整合流程。從最初的礦石開採到最終的磁化成品，每一個步驟都決定了最終產品的性能穩定性與品質。以下為 NdFeB 'END-END' 的全流程技術解析：
礦山開採（Mine）
技術重點：開採稀土礦石並進行選礦處理，例如浮選等物理法，將礦石中的稀土礦物富集，去除脈石和雜質。這一步確保稀土成分濃縮至適合後續冶煉的含量。
產出物：稀土精礦（含釹等稀土的濃縮礦粉），其稀土氧化物含量可從天然礦石的僅數％提高到約 60％ 以上。這種高品位精礦將作為提取釹等稀土元素的原料。
溶劑萃取（Solvent Extraction）
技術重點：將稀土精礦經過酸溶或鹼溶分解後所得溶液，利用有機溶劑萃取技術分離出釹等目標稀土元素。萃取過程通常多級逆流操作，藉由選擇性萃取劑將化學性質極為相近的稀土元素逐步分離純化。此方法是工業上獲得高純度單一稀土的主要手段。
產出物：純化的釹化合物溶液或沉澱。例如氯化釹溶液，經沉澱轉化可製得氫氧化釹或草酸釹等中間體。這些純化的含釹化合物將進一步處理成氧化物，用於提煉金屬釹。
煅燒（Calcination）
技術重點：將萃取純化後得到的釹化合物中間體進行高溫煅燒處理。透過在爐中加熱分解氫氧化物、碳酸鹽等釹化合物，除去水分和揮發份並轉化為氧化物。煅燒過程需控制溫度使產物呈現適合電解的化學形態和純度。
產出物：氧化釹（Nd₂O₃）粉體。這是一種高純度的稀土氧化物，通常呈淡灰色粉末狀。氧化釹是後續熔鹽電解製取金屬釹的直接原料。
熔鹽電解（Molten Salt Electrolysis）
技術重點：將氧化釹等前驅物轉化為可電解的鹽類，在高溫下熔融後進行熔融鹽電解。電解槽中通電使釹離子在陰極得到電子被還原成金屬釹。該過程通常於惰性氣氛下進行，以防釹金屬被氧化。
產出物：金屬釹（Nd）及其他需要的金屬原料。電解得到的釹金屬為銀白色活潑金屬，純度高且含氧極低，常以釹錠或釹粒形式存在。
快速冷卻鑄帶（Strip Casting）
技術重點：將釹、鐵、硼及添加元素按照配比加入真空感應熔煉爐熔化成均勻熔體。隨後通過甩帶快速冷卻技術，將熔融合金澆鑄在高速轉動的冷卻銅輪上迅速凝固。獲得細小均勻的組織。
產出物：釹鐵硼合金鑄片（薄帶狀合金片）。這種厚度約 0.3 毫米左右的合金薄片具有接近最終成分的組成和細密的枝晶組織。
氫破碎與氣流磨（HD & Jet Mill）
技術重點：將合金鑄片置於高純氫氣環境中進行氫破碎，利用釹鐵硼合金吸氫後脆化膨脹的特性使鑄片沿晶界自行崩裂。隨後採用氣流磨技術，在惰性氣體保護下研磨至微米級（約 3–5μm）的均勻細粉。
產出物：釹鐵硼合金細粉。高品質的磁粉具有良好的流動性和適當的比表面積，滿足後續成型燒結對粉末的要求。
成型與燒結（Press & Sinter）
技術重點：將細釹鐵硼磁粉在外加強磁場中壓製成型，使顆粒易磁化軸沿磁場方向取向排列。隨後於真空環境下進行高溫燒結（約 1000–1100°C），使顆粒在固態下擴散融合，消除孔隙而致密化。
產出物：燒結釹鐵硼磁體毛坯。這是一種已基本致密的永磁材料坯件，內部晶粒取向一致，已具備高磁性能。
機械加工（Machining）
技術重點：對燒結毛坯進行機械切削和研磨，將其加工至精確尺寸和形狀。通常使用金剛石砂輪磨削、線切割等方法並小心控制應力，以得到複雜形狀磁體。
產出物：成品磁體坯件（已達設計尺寸形狀）。表面光潔度和尺寸精度符合最終產品要求。
表面處理（Surface Treatment）
技術重點：對磁體坯件表面進行防護塗鍍處理。常用方法包括電鍍（如鎳-銅-鎳）、化學鍍、環氧樹脂塗覆等，形成致密保護膜以提高耐蝕性。
產出物：完成表面處理的磁體。顯著提高了磁體的耐蝕性和耐候性，同時表面更為光滑，美觀度提升。
磁化（Magnetizing）
技術重點：置入專用充磁線圈中，施加強大的脈衝磁場使磁體達到磁飽和。可根據產品選擇軸向、徑向或多極充磁方式。
產出物：帶磁成品磁鐵。充磁後的釹鐵硼磁體成為真正的永久磁鐵，具有強磁性並呈現預期的磁極方向。
內部回收（Internal Recycling）
技術重點：將次級磁體、加工邊角料等固體廢料退磁後直接回熔或粉碎，回到前端流程循環使用。減少資源浪費。
功能：提高材料利用率，構建生產閉環，實現資源的高效循環利用。
外部回收（External Recycling）
技術重點：對加工磁泥進行專門的濕法冶金/電解處理。將稀土以酸溶出、沉澱提取後再次利用。通常由專業外部工廠執行。
功能：將難以直接利用的細微廢料資源化，最大程度實現全流程廢料減量與資源循環。
